M40用MIDAS验算SRC构件

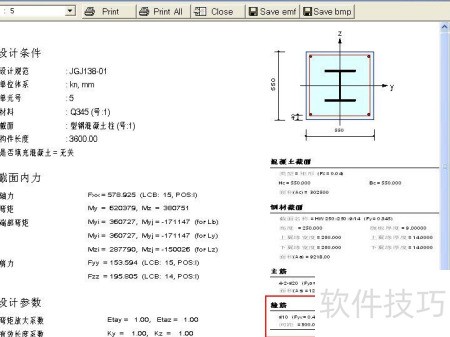

采用MIDAS软件，通过数字分量与轮廓分析校核SRC构件设计结果。

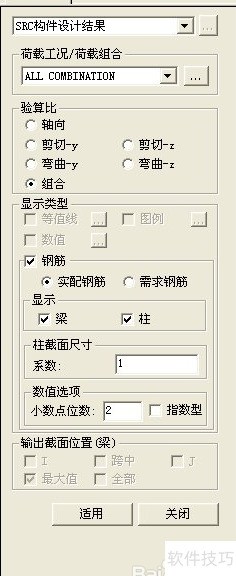

在主菜单中依次点击设计→SRC设计结果。

选定特定荷载工况、组合或包络线。

点击右侧按钮，可新增、编辑或删除荷载组合（详见荷载工况与组合说明）。

设置柱截面显示的缩放比例

数值选项：设置显示数值的小数位数与格式。

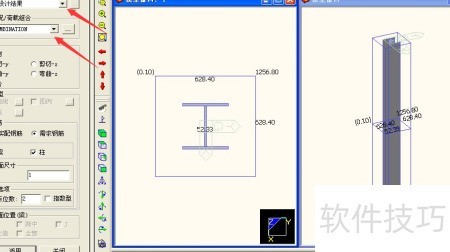

自MIDAS/Gen V本起，配筋显示功能全面升级：钢筋直径、实际配筋面积及所需配筋面积均真实反映，并清晰标注于钢筋混凝土设计结果简图与组合结构设计结果简图中，便于工程师直观核对与校验设计成果。

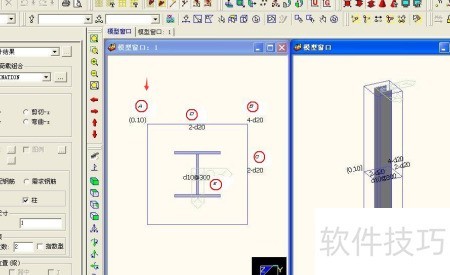

图中配筋说明如下

角部实际配置的钢筋数量及面积为：

单侧实际配置的钢筋数量与面积

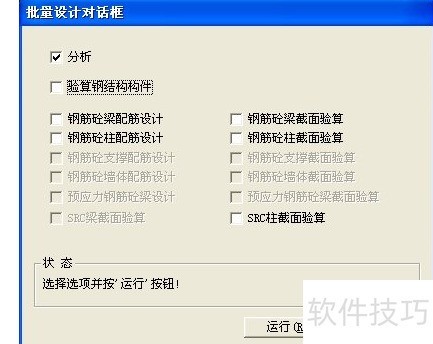

- 可以连续进行分析模型运算、钢结构强度检验和钢筋混凝土结构设计工作。操作步骤：主菜单→设计→批量设计。

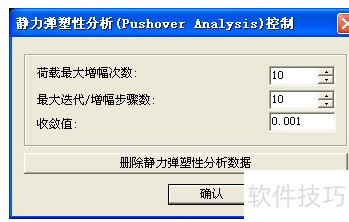

设定允许的误差收敛阈值。当累计误差低于此值时，迭代过程自动提前结束，无需达到预设的最大迭代次数，直接进入后续分析。

仅当静力弹塑性分析的控制数据存在时，该功能才会启用，此时静力弹塑性分析将被禁止执行。

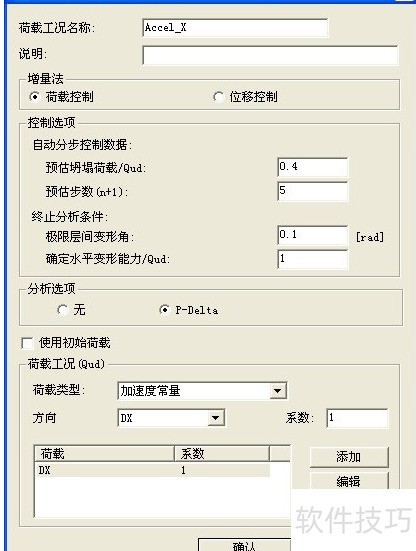

在设置初始荷载时，需为选定的各类荷载工况分别输入相应的放大或缩小系数。通过点击相应按钮，可以选择已配置调整系数的荷载工况作为初始荷载，直接选用其他适用的荷载工况亦可。须注意，初始荷载在Pushover分析开始前已施加于结构上。例如，若将恒荷载设为初始荷载，并在此基础上开展某水平荷载工况的Pushover分析，整个过程模拟的是恒载与该水平荷载共同作用下结构的响应，从而更真实地反映其在组合荷载下的承载性能与变形能力。
